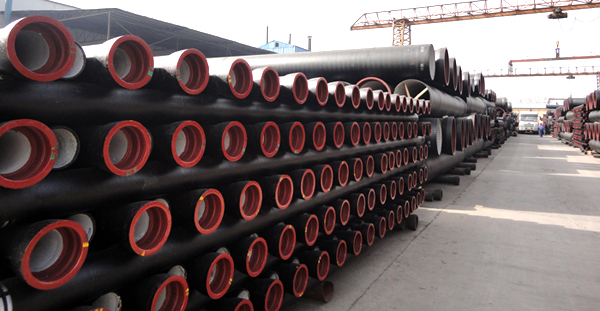

球墨铸铁管批发采购后，就可进行管道工程施工测量了。

　　1、管道工程测量的准备工作。

　　(1)熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。

　　(2)熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。

　　(3)根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。

　　2、管道中线定位及高程控制测量。

　　管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。

　　(1)管道中线定位

　　管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，进行管线定位。如现场无适当控制点可资利用，可沿管线近处布设控制导线。管线定位时，最常采用极坐标法与角度交会法。其测角精度一般可采用30″，量距精度为1/5000，并应分别计算测设点的点位误差。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。

　　(2)管线施工时的高程控制测量

　　为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。

　　临时水准点应根据III等水准点敷设，其精度不得低于IV等水准。临时水准点间距：自流管道和架空管道200m，其他管线300m。
